01｜为什么 2026 年，基板突然成了卡脖子的一环
电子元器件约有 55% 的失效与温度相关，经验规律是温度每升高 2℃，可靠性下降约 10%。而光模块的功耗曲线是这样的：▸ 10G/25G 短距：3 ~ 5 W
▸ 100G：4 ~ 7 W
▸ 400G：10 ~ 13 W
▸ 800G：16 ~ 22 W
▸ 1.6T：25 ~ 32 W（部分设计更高）更麻烦的是，QSFP-DD、OSFP 的外形尺寸被 MSA 标准锁死——功耗翻了六倍，散热面积几乎没变。热量只能沿着「芯片 → 键合层 → 基板 → 散热器 → 空气」这条唯一的通道挤出去，而基板是这条通道上唯一同时承担导电布线、电气绝缘、热量输运、力学支撑四重职责的零件。对光器件而言还有一条隐藏约束：DFB 激光器的波长随温度漂移约 0.1 nm/℃。基板热阻大一截，芯片结温就高一截，TEC 的负担重一截，功耗再涨一截——这是典型的恶性循环。所以选基板，本质上是在选整只模块的热预算分配方案。一句话结论先行：功率低、成本敏感、需要气密封装管壳 → 氧化铝；热流密度高、CTE 要匹配 InP/Si、频率高、可靠性要求苛刻 → 氮化铝。二者不是替代关系，而是分层共存。

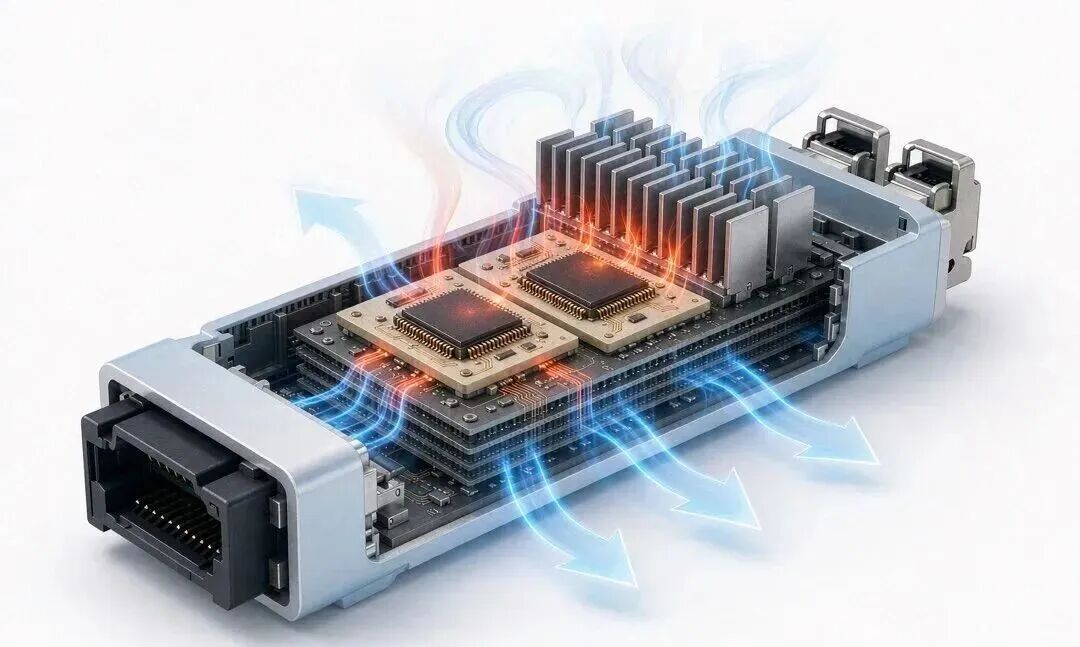

高速光模块内部热流路径示意：激光驱动器、DSP 与光引擎的热量，必须借道基板才能抵达金属外壳陶瓷不靠自由电子导热，靠的是声子（晶格振动的量子）。声子跑得越顺、平均自由程越长，热导率越高。氧化铝 Al₂O₃：离子键与共价键混合，晶格中氧原子质量大、结构复杂、非谐性强，声子在传播途中被强烈散射。本征热导率被压在 30 W/m·K 附近——这是物理上限，不是工艺不够好，靠改配方基本推不动。氮化铝 AlN：纤锌矿结构，强共价键、组成原子轻（Al 27、N 14）、结构简单，声子平均自由程长得多。单晶理论热导率可达约 320 W/m·K，工业化多晶产品通常做到 170 ~ 230 W/m·K。但请注意一个残酷现实：AlN 的实际热导率，是被「氧」偷走的。氧原子溶入 AlN 晶格后会置换氮位，同时产生铝空位来维持电中性，而这些空位对声子的散射极其凶狠。氧含量从 0.5 wt% 升到 2 wt%，热导率可能从 200 掉到 100 以下。于是形成一条连锁反应：粉体水解 → 引入氧 → 晶格缺陷 → 热导骤降。这就是为什么 AlN 全产业链都要跟水较劲，也是理解 AlN 一切工艺复杂性的钥匙。 | | |
| | |
| |
| | |
| AlN 贴近 Si(2.6)/InP(4.8)/GaAs(5.7)，热应力显著更小 |
| | |
| | |
| AlN 更低的 εr 与 tanδ，利于 50G+ 高速走线与毫米波 |
| | |
| | |
| | |
| | |
| | |
| | |
| 几乎不水解，无顾虑 | 会水解，必须体系化管控 |
| | |
注：以上为公开资料与厂商数据手册的常见区间，实测值随纯度、烧结助剂体系、致密度、测试方法与温度而变。选型时务必向供应商索取同批次实测报告，而不是直接抄规格书标称值。

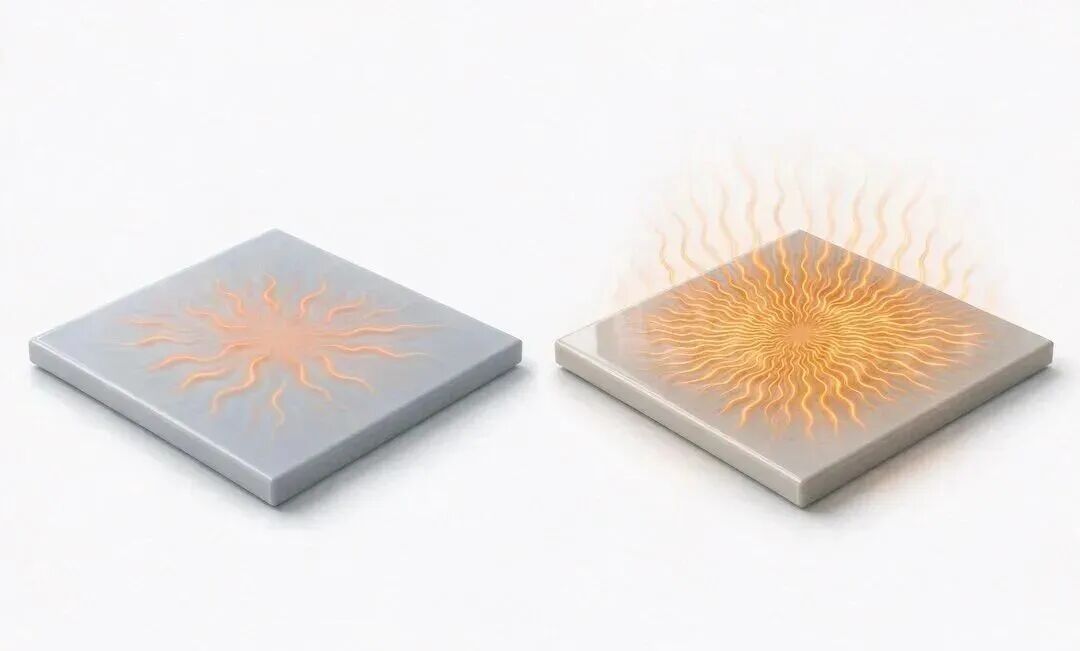

同样的热源下，热量在两种基板中的扩散速度与范围差异——这就是扩散热阻的直观来源R = L ÷ ( k × A )
L 为厚度，k 为热导率，A 为导热截面积算例 A｜整体导热：芯片贴装区 10 mm × 10 mm（A = 1×10⁻⁴ m²），基板厚 0.5 mm（L = 5×10⁻⁴ m）。氧化铝（k = 24）：R = 5×10⁻⁴ ÷ (24 × 1×10⁻⁴) = 0.208 K/W
若通过基板的热流为 10 W，则温升 ΔT = 2.08 ℃氮化铝（k = 170）：R = 5×10⁻⁴ ÷ (170 × 1×10⁻⁴) = 0.029 K/W
同样 10 W 热流，温升 ΔT = 0.29 ℃两者相差 约 1.8 ℃。看到这里你可能会说：才 1.8 度，值当吗？——但这恰恰是选型中最容易误判的地方。算例 B｜真正的战场是「扩散热阻」：光模块里的 DSP、LDD 并不是均匀热源，而是几个毫米级甚至亚毫米级的高热流密度热点，局部热流密度可超过 50 W/cm²。此时热量在基板内部是三维扩散的，热流线从微小热源向大面积基板铺开，真正的瓶颈不是垂直方向的 L/(k·A)，而是横向能不能把热摊开——这一项对 k 极其敏感，k 提高 7 倍，热点温度的改善幅度远大于 1.8 ℃ 这个一维算例。这也是为什么业界把判定阈值定在：模块功耗 > 20 W，或局部热流密度 > 50 W/cm² 时，AlN 的性能窗口才真正打开；低于这个区间，氧化铝依然是性价比之王。还有一个反直觉的提醒：当界面热阻（导热硅脂、焊层空洞、TIM）在总热阻里占大头时，把基板从氧化铝换成氮化铝，边际收益会被快速稀释。先把界面空洞率、焊层厚度、TIM 热阻压下去，再谈换材料——否则就是花 5 倍的钱买 10% 的改善。另外，AlN 的热导率随温度升高是下降的，选型时应按实际工作温度（往往 60 ~ 85℃）而非室温 25℃ 的标称值来核算。热膨胀系数（CTE）失配带来的热应力，是焊点疲劳、芯片开裂、金属层剥离的元凶。先看一组对照：硅 Si：约 2.6 ppm/K
氮化铝 AlN：约 4.5 ppm/K ← 与半导体最接近
磷化铟 InP：约 4.8 ppm/K
砷化镓 GaAs：约 5.7 ppm/K
氧化铝 Al₂O₃：约 7.2 ~ 7.5 ppm/K
铜钨 CuW：约 6.5 ~ 8 ppm/K
金锡焊料 AuSn：约 16 ppm/K
纯铜 Cu：约 17 ppm/K光通信的特殊之处在于：主流高速方案用的是 InP 系 EML 激光器（CTE 约 4.8），而贴装用的是 AuSn 金锡焊料（CTE 约 16）。这是一组天然失配的组合。AlN 的 4.5 恰好卡在中间偏芯片一侧，能起到应力缓冲与形变协调的作用：温度循环时，芯片与基板的形变量接近，焊层承受的剪切应变就小，-40 ~ 85℃ 的 500 / 1000 次温度循环后，焊层空洞扩展与裂纹萌生的概率明显低于氧化铝方案。附带红利：温度梯度小 → 激光器结温更均匀 → 波长漂移更小（DFB 约 0.1 nm/℃）；同时 TEC 所需搬运的热负载降低，TEC 自身功耗下降，形成正反馈。对于 CWDM/LWDM 这类波长间隔紧张的波分系统，这个红利不是锦上添花，而是能不能过规格的问题。这是 AlN 最独特、也最容易被低估的风险。氧化铝是氧化物，已经是"烧透"的终极形态，水对它无可奈何；而 AlN 是氮化物，遇到水会发生化学反应：AlN + 3H₂O → Al(OH)₃ + NH₃↑生成物是氢氧化铝（进一步可转化为勃姆石 AlOOH）和氨气。这件事在三个层面同时作恶：① 粉体层面（最致命）
AlN 粉体比表面积巨大，在潮湿空气中会缓慢水解，表面生成一层 Al(OH)₃。这层氢氧化物在后续高温烧结时分解放出水与氧，氧进入 AlN 晶格产生铝空位 → 声子散射暴增 → 热导率断崖式下跌。一条链的良率，可能毁在粉体仓库的湿度上。② 加工层面
流延、研磨、切割、清洗、电镀……凡是沾水的工序都是风险点。尤其是碱性环境会显著加速水解（OH⁻ 起催化作用），强酸同样会侵蚀表面。表现为：表面"泛白""起粉"，镀层结合力下降、起泡、剥离。③ 成品与可靠性层面
表面水解层会造成焊盘可焊性劣化、金丝键合强度衰减；释放的 NH₃ 还可能腐蚀周边金属与光学面。在高温高湿（85℃/85%RH）长期老化、PCT、HAST 等考核中，未做防护的 AlN 会暴露出明显劣化。1. 粉体表面改性：用磷酸/磷酸盐、硅烷偶联剂、硬脂酸等做疏水包覆，在粉体表面形成防水层，这是源头治理。2. 干燥惰性储运：真空或充氮包装 + 湿度指示卡 + 干燥剂，仓库温湿度受控，开封后登记使用时限。3. 热氧化钝化：在 1100 ~ 1300℃ 下对基片做受控氧化，表面生成几十到上百纳米的致密 Al₂O₃ 层。一举三得：防水解、提升表面能、顺便为后续 DBC 键合准备好过渡层。4. 湿法工序管控：电镀液、清洗液、切割冷却液的 pH 与时限写入工艺文件，工序间快速烘干，杜绝长时间浸泡与碱性清洗剂。5. 上线前活化：烘烤除湿 + 等离子清洗或弱酸微蚀，去除表面弱边界层，恢复表面活性。6. 可靠性验证闭环：85℃/85%RH 1000 h、PCT（121℃/100%RH）、HAST，以及回流前后镀层结合力（百格、剥离强度）对比，留数据不留侥幸。客观评价：水解不是"不能用"，而是"必须体系化管控"。一旦供应链把上面六条都做扎实，AlN 的长期可靠性完全经得起车规与电信级考核；反过来说，如果你的供应链没有这套管控能力，贸然上 AlN 就是给自己埋雷。而氧化铝在这个维度上，成本几乎是零——这是它最被低估的优势之一。

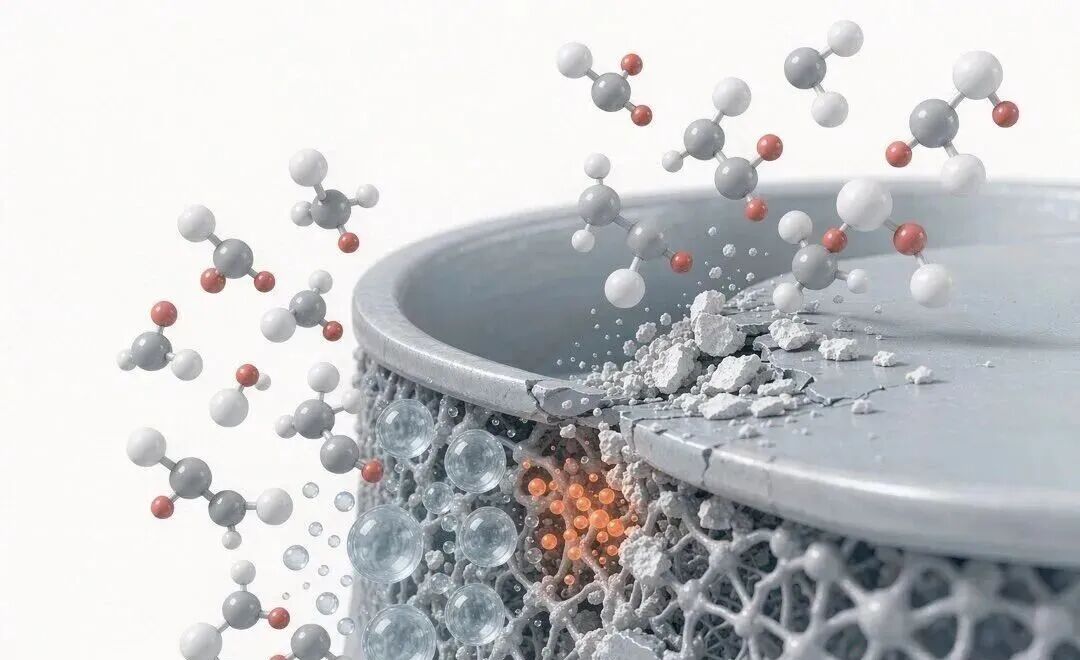

水解机理：水分子侵入氮化铝表面，生成疏松的氢氧化铝并释放氨气，宏观表现为表面粉化两种基板的宏观工序骨架相似——粉体制备 → 配料流延 → 排胶 → 烧结 → 研磨抛光 → 金属化 → 成型切割 → 检验。但每一道工序的实际难度、设备要求和良率表现，几乎是两个世界。 | | |
| | 碳热还原法/直接氮化法，要求高纯、低氧、粒度可控，制备与储运都需防潮 |
| | 必须用非水系体系 |
| | |
| | 1800 ~ 1900℃，氮气保护、无氧无水，需专用高温气氛炉与 BN 坩埚，能耗高、周期长 |
| | 必须加 Y₂O₃/CaO 等 2 ~ 5 wt% 形成液相致密化；残留晶界相会拉低热导，需后续热处理促其迁移至三叉晶界 |
| | 收缩约 15 ~ 20%，翘曲与尺寸公差控制难度更高 |
| | 更脆，易崩边、晶粒拔出；要做到 Ra < 0.1 μm 镜面，成本与报废率明显更高 |
| | 强共价键、难浸润，必须借助活性元素（Ti 等）、过渡层或专用浆料体系 |
| | 激光切割易产生重铸层与微裂纹，崩边风险大，参数窗口窄 |
| | 额外增加热导率抽检（激光闪射法）、氧含量、表面水解层等项目，检测成本上升 |
总结一句：氧化铝的工艺难点在于"做得精"，氮化铝的工艺难点在于"做得成"。前者是成熟制造业的良率管理问题，后者是材料科学的界面化学与高温物理问题——这也是二者价格差距的深层原因。

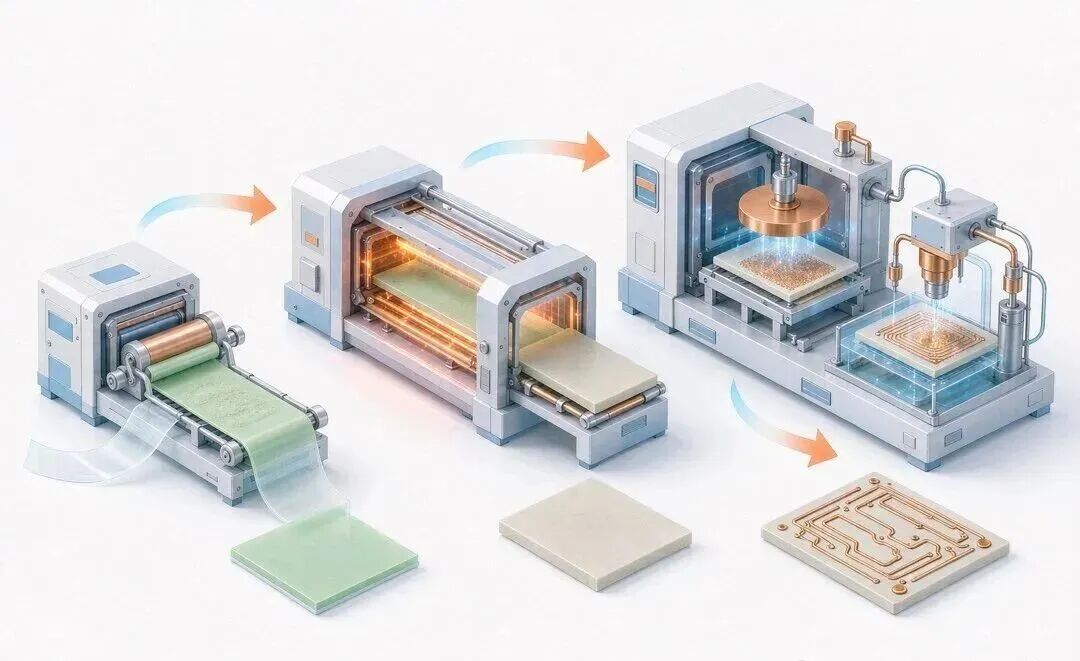

陶瓷基板制造主线：粉体 → 流延成膜 → 高温烧结 → 金属化布线，每一道工序都被 AlN 的水解敏感性重新定义陶瓷本身是绝缘体，必须做金属化才能成为基板。工艺路线的选择，直接决定了线路精度、载流能力、散热路径和成本。七条主流路线如下：HTCC 高温共烧陶瓷
氧化铝 + 钨/钼难熔金属浆料，1600℃ 左右还原气氛下共烧，可做出多层布线的气密封装管壳。工艺成熟、可钎焊密封，是长距/相干光器件管壳的主力。AlN 也能做 HTCC，但温度更高、气氛窗口更窄，成本陡增，只用于高端场合。LTCC 低温共烧陶瓷
850 ~ 900℃ 与 Ag/Cu 共烧，适合多层互连与无源集成，但热导率仅 2 ~ 5 W/m·K，不适合做主散热面，在光模块里通常只作为互连/过渡结构。DPC 直接镀铜（光通信的黄金组合）
真空溅射钛/铜种子层 → 光刻显影 → 电镀加厚 → 去膜蚀刻。全程低温（<300℃），线路精度可达 30 ~ 50 μm 级，侧壁陡直，非常适合高速走线与精密贴装。它是 AlN 基板在光模块中的主流工艺：低温特性避免了对 AlN 的热冲击，细线路又满足了高频需求。注意：DPC 的电镀工序是湿法，正是水解管控的重点环节。DBC 直接覆铜
在含氧氮气中加热到约 1063 ~ 1065℃，利用 Cu-O 共晶液相润湿陶瓷与铜箔，反应生成 CuAlO₂、Cu(AlO₂)₂ 等复合氧化物实现冶金结合。氧化铝可直接 DBC；AlN 是非氧化物，必须先做表面预氧化生成过渡氧化层（典型 8 ~ 10 μm）才能键合——多一道工序，且过渡层本身引入附加热阻与微裂纹风险。AMB 活性金属钎焊
在钎料中加入 Ti、Zr 等活性元素，高温真空下与陶瓷反应形成可被润湿的反应层，实现冶金结合。界面剪切强度可达 120 MPa 以上，优化后焊接界面空洞率可低于 1%。结合强度与可靠性优于 DBC，适合大功率与严苛热循环场景，但真空设备昂贵、钎料体系选择少，成本最高。薄膜工艺
磁控溅射 + 光刻 + 刻蚀，可实现微米级线路与优异的高频一致性，适合毫米波与超高速信号，但设备投入大、沉积速率慢、成本高。厚膜工艺 TPC
丝网印刷导电浆料后高温烧结。设备投资约为薄膜法的五分之一，生产效率高、成本低，但受丝网分辨率限制，线路尺寸较大，适合对精度要求不高的场景。做 AlN 时需使用专用浆料体系，不能直接沿用氧化铝浆料。光通信的快速映射：芯片热沉 / LD submount → AlN + DPC（首选）；大功率气密封装管壳 → Al₂O₃ + HTCC（性价比），高端长距 → AlN HTCC 或 CuW；高频毫米波走线 → AlN + 薄膜/DPC；成本敏感的中低速器件 → Al₂O₃ + 厚膜。倍率速览：AlN 基片约为同规格氧化铝基片的 3 ~ 5 倍；热导率规格越高（如 ≥230 W/m·K 的高端品）、尺寸越大、平整度与公差要求越严，倍数可能放大到 8 ~ 10 倍。做成 DPC 成品基板后，价差通常在 3 ~ 6 倍区间浮动。粉体：30% ~ 40% — 高纯低氧 AlN 粉体长期由日本德山等主导，是成本大头与技术壁垒核心烧结：20% ~ 30% — 1800℃ 以上高温、长周期、氮气气氛、专用坩埚，能耗与设备折旧沉重金属化：20% ~ 30% — 真空溅射设备昂贵，且电镀属受限行业，牌照本身就是壁垒加工与检测：10% ~ 20% — 研磨抛光、切割、热导率与氧含量抽检对比氧化铝：粉体便宜且供应充足、空气气氛烧结、金属化浆料成熟、公差好控——全链条都是"成熟制造业"的成本结构。① 粉体国产化：国内厂商（如国瓷材料等）已实现 AlN 粉体与基片量产突破，自研高热导率基板（≥230 W/m·K）正在打破日系垄断，是最关键的一环。② 工艺装备升级：连续式烧结炉替代间歇炉、大尺寸基片提升单片产出、自动化检测降低人工。③ 良率爬坡：AlN 的良率每提升一个点，摊薄效果都比氧化铝明显得多，规模效应极强。④ 产业链垂直整合：从粉体、基片到 DPC 金属化的一体化布局，可以砍掉中间环节的多重加价。别忘了隐性成本：AlN 交期普遍更长（高温烧结产能受限），库存需要防潮管理，首次导入还有工艺验证与可靠性考核的沉没成本。做决策时，正确的公式是：AlN 的增量成本 vs（TEC 功耗下降 + 光功率/波长稳定性提升 + 失效率下降 + 寿命延长）带来的系统级收益，而不是单纯比较基板单价。10G / 25G 短距（SR）、低速器件 → 氧化铝 + 厚膜/DPC
功耗低、热流小，AlN 的性能完全用不满，纯属浪费。100G / 400G 常规模块 → 氧化铝为主，热点处局部用 AlN
混合策略：主体走成本，LDD/DSP 下方的关键热点单独贴 AlN 热沉。800G EML 长距、相干光器件 → AlN submount + AlN 热沉 / 高端管壳
功耗与热流密度双双越线，InP 芯片的 CTE 匹配也在此刻变得关键。1.6T 模块、高密度硅光引擎 → AlN 为主力
2026 年进入小批量爬坡，2027 年有望规模放量，单模块 AlN 用量（基板 + 热沉 + 管壳）继续提升。CPO 共封装光学 → AlN 近乎刚需
光引擎与交换芯片共封装，外壳占位被压缩、散热路径被迫缩短，热密度急剧上升，承载硅光引擎的 AlN 基板成为必选项。气密封装管壳 → 氧化铝 HTCC（主流）／高端长距用 AlN HTCC 或 CuW
HTCC 的气密性、可钎焊性和成本平衡，氧化铝目前仍是性价比最优解。TEC 冷热面基板 → 高功率用 AlN，低功率用 Al₂O₃
TEC 基板既要导热又要绝缘还要承受大温差，高功率场景 AlN 的综合优势明显。高频 / 毫米波射频走线 → AlN + 薄膜或 DPC
更低的介电常数与介质损耗，在 25G 以上高速通道和毫米波段的插入损耗优势可直接兑现为链路预算。VCSEL / 车载激光雷达热沉、大功率 LD → AlN + DPC
与光模块同源的技术栈，细线路 + 高导热 + 低温工艺的组合优势同样成立。✓ 模块功耗 > 20 W → 打开 AlN 窗口
✓ 局部热流密度 > 50 W/cm² → 打开 AlN 窗口
✓ 需与 InP / Si / GaAs 芯片 CTE 匹配 → 倾向 AlN
✓ 信号速率进入高频、损耗敏感区 → 倾向 AlN
✓ 需要气密封装管壳 + 成本敏感 + 功率不高 → 坚守 Al₂O₃
✓ 湿法工序多、湿热工况严苛且无管控能力 → 谨慎上 AlN1. 只抄规格书标称热导率。务必索取同批次实测报告，并确认测试方法（激光闪射法 vs 稳态法）与测试温度。2. 忽略 AlN 热导率随温度衰减。应按实际工作温度（常为 60 ~ 85℃）核算，而非 25℃ 标称值。3. 库存 AlN 受潮不烘烤直接上线。表面水解层会导致镀层起泡、剥离，是最高发的失效模式之一。4. 湿法电镀时间过长或药液偏碱。OH⁻ 催化水解，表面直接"起粉"，报废率飙升。5. 把氧化铝的厚膜浆料直接用到 AlN 上。结合力与可靠性都不达标，必须使用专用体系。6. AlN DBC 不做预氧化。非氧化物陶瓷无法被 Cu-O 共晶液相润湿，键合空洞率会失控。7. 忽略铜与陶瓷的 CTE 失配。AlN(4.5) 与 Cu(17) 差异巨大，厚铜 DBC/AMB 在热循环中易翘曲开裂，需要做应力缓冲设计（如过渡层、图形化铜层）。8. 只盯界面热阻外的部分。焊层空洞、TIM 厚度没压住就换 AlN，投入产出比极差。9. 切割参数沿用氧化铝。AlN 激光切割易留重铸层与微裂纹，需单独优化参数窗口。10. 只比单价不看交期与良率。AlN 交期长、良率爬坡慢，量产爬坡阶段的供应风险应当计入决策。技术层面：AlN 以 6 ~ 8 倍的热导率、更贴近半导体的 CTE（4.5 ppm/K）、更低的介电常数与介质损耗，在热、力、电三个维度全面领先；代价是水解敏感性、1800℃ 级高温气氛烧结、难浸润的金属化界面，以及 3 ~ 5 倍的价格。产业节奏：AlN 陶瓷基板在 800G 光模块上的用量于 2024 ~ 2026 年快速攀升；面向 1.6T 的 AlN 基板 2026 年进入小批量爬坡，2027 年有望规模放量。在 AI 集群交换侧的 CPO 架构上，AlN 正在开辟新的增量空间。高功率 1.6T 机型中 AlN 的渗透率，将显著高于 800G。最终判断：这不是一场替代，而是一次分层。氧化铝会继续稳固占据中低功率、短距、气密封装管壳与成本敏感型应用；氮化铝则随速率与功耗上探，成为 800G 以上、CPO、硅光高密度引擎的默认选项。对工程师而言，真正的问题不是"哪个更好"，而是"我的热流密度、CTE 匹配要求、湿热工况和成本红线，落在哪一层"。给采购的一句话：别问"AlN 能不能便宜点"，去问"粉体是不是国产的、烧结是不是连续炉、良率现在多少"——这三个问题的答案，才是 AlN 降本曲线的真实斜率。
